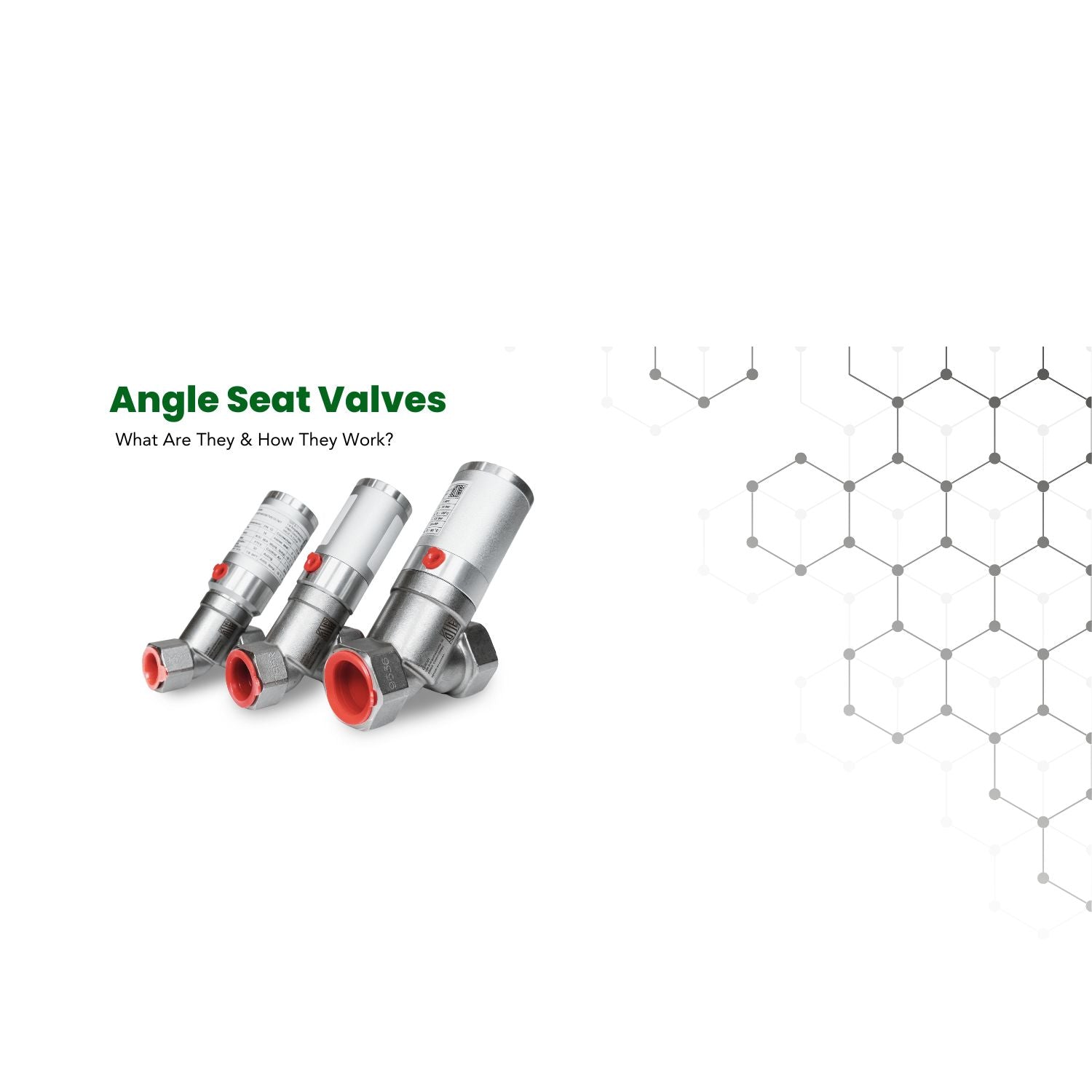

Que sont les vannes à siège incliné et comment fonctionnent-elles ?

Qu'est-ce qu'une vanne à siège incliné ?

Les vannes à siège incliné sont des vannes actionnées pneumatiquement ou électro-pneumatiquement, dotées d'une conception de siège coudé, permettant un contrôle efficace des fluides et des débits élevés. Le nom de la vanne vient du siège incliné situé à l'intérieur du corps de la vanne. Cette conception de siège incliné permet un écoulement plus fluide avec une interruption minimale lorsque la vanne est ouverte. Il en résulte un excellent débit et une faible perte de charge, ce qui les rend idéales pour une utilisation dans un large éventail d'applications exigeantes.

Caractéristiques

L'angle du siège varie généralement de 30° à 45°, selon le fabricant et les exigences spécifiques de l'application. Cet angle assure une ouverture et une fermeture en douceur de la vanne, tout en offrant un contrôle de débit suffisant.

Fonctionnement

La plupart des vannes à siège incliné sont actionnées pneumatiquement, bien que des options d'actionnement manuel ou électrique soient disponibles dans certains cas. Le fonctionnement manuel implique de tourner une poignée pour ouvrir ou fermer la vanne, tandis que l'actionnement électrique utilise un moteur pour effectuer la même action. L'actionnement électrique est préférable dans les situations où la vanne doit être actionnée fréquemment ou lorsque le fonctionnement à distance est requis.

Comment fonctionne une vanne à siège incliné ?

Lorsque l'électrovanne reçoit un signal pour ouvrir la vanne à siège incliné, elle dirige l'air comprimé vers l'actionneur. Une fois que l'actionneur reçoit l'air comprimé, il déplace la tige de la vanne pour soulever le clapet du siège incliné, permettant au fluide de s'écouler ; la direction du mouvement dépend de la conception et de l'installation de la vanne. Cette action permet au fluide de traverser la vanne, ouvrant ainsi le passage pour le liquide. Cependant, lorsque le signal est donné pour fermer la vanne, l'actionneur ramène le clapet de la vanne vers le bas, rétablissant ainsi l'étanchéité et arrêtant l'écoulement du fluide.

Ce processus permet un contrôle précis du mouvement des fluides, ce qui rend ces types de vannes incroyablement utiles dans une grande variété d'applications industrielles et commerciales. La vanne à siège incliné est conçue avec un débit élevé et une faible perte de charge, ce qui la rend idéale pour les applications nécessitant un transfert efficace des fluides. De plus, la conception de la vanne permet un entretien et un remplacement faciles des pièces, garantissant ainsi une réduction maximale des temps d'arrêt.

Pourquoi choisir une vanne à siège incliné

Il y a plusieurs raisons pour lesquelles vous pourriez choisir une vanne à siège incliné plutôt que d'autres types de vannes. L'un des principaux avantages de ces vannes est qu'elles sont très fiables et durables. Elles sont conçues pour résister à des pressions et des températures élevées, et elles sont moins susceptibles de fuir que d'autres types de vannes. De plus, les vannes à siège incliné sont faciles à entretenir et à réparer, ce qui peut vous faire économiser du temps et de l'argent à long terme.

Un autre avantage des vannes à siège incliné est qu'elles permettent une modulation fiable du débit de fluide, adaptée à de nombreuses applications nécessitant un mouvement de fluide contrôlé. Cela les rend idéales pour une utilisation dans des applications où un contrôle précis est requis, comme dans le traitement chimique ou la production alimentaire et de boissons. En ajustant la position de la tige de la vanne, vous pouvez contrôler le débit avec un haut degré de précision.

Si vous recherchez une vanne capable de gérer des débits élevés et d'offrir un contrôle précis du débit de fluide, une vanne à siège incliné pourrait être le bon choix pour vous. Notre sélection de vannes à siège incliné ODE s'adresse à diverses industries et applications, offrant une qualité et des performances exceptionnelles à un prix incroyable.

Comment choisir la bonne vanne à siège incliné ?

Maintenant que vous êtes convaincu qu'une vanne à siège incliné est ce dont vous avez besoin, il y a certains facteurs dont vous devez tenir compte pour vous assurer de faire le bon choix. Ces critères sont essentiels à considérer lors de la sélection d'une vanne à siège incliné qui répondra à vos besoins opérationnels spécifiques. Prendre le temps de faire preuve de diligence vous aidera à prendre une décision éclairée et vous fera finalement économiser du temps et de l'argent à long terme.

Matériau du corps

Le matériau ou le boîtier de la vanne à siège incliné joue un rôle important dans sa durabilité et sa capacité à gérer certains types d'applications. Le matériau doit être compatible avec le fluide qui le traverse ainsi qu'avec son environnement. Par exemple, si vous comptez utiliser la vanne dans un environnement où des fluides corrosifs vont traverser le corps de la vanne, il est important de prendre cela en compte lors de votre décision. Nos vannes sont fabriquées en acier inoxydable AISI 316 pour répondre aux exigences des environnements difficiles, vous pouvez donc acheter en toute confiance en sachant que vous êtes couvert.

Matériau d'étanchéité

Il est essentiel de choisir un matériau durable et répondant aux exigences de température et de débit de votre application. Les vannes à siège incliné ODE sont équipées d'un joint en PTFE (Téflon), qui offre une résistance chimique et convient aux fluides de haute pureté tout en garantissant que les composants métalliques restent protégés du contact direct avec le fluide.

Type de filetage

Il est essentiel de choisir le bon filetage en plus de sélectionner le bon matériau d'étanchéité. Cela garantira une compatibilité maximale et minimisera les risques de défaillance. Nous proposons une gamme de vannes à siège incliné dotées d'un filetage NPT ou d'un filetage BSP (gaz) pour une couverture étendue. Le choix du filetage approprié garantira des performances optimales dans votre application spécifique.

Actionnement

Lors du choix d'une vanne à siège incliné, il est important de considérer le mode d'actionnement. Cela fait référence à la manière dont la vanne sera ouverte et fermée. Il existe deux principaux types de configuration disponibles. La première est manuelle, ce qui signifie que vous devrez actionner physiquement la vanne pour l'ouvrir ou la fermer. Alternativement, vous pouvez opter pour un actionneur pneumatique qui peut être actionné à distance pour ouvrir et fermer rapidement la vanne. Il est important de prendre en compte vos besoins et exigences spécifiques lors du choix de la méthode d'actionnement appropriée pour votre vanne à siège incliné.

Chez Hydroponics Depot Inc., nous proposons une variété de vannes à siège incliné qui fonctionnent pneumatiquement. Cependant, nous ne proposons pas actuellement de vannes à siège incliné à commande manuelle. Nous explorons actuellement la possibilité d'introduire des vannes à siège incliné à commande manuelle dans notre boutique en ligne. Pour rester informé et savoir quand nous les lancerons, veuillez vous abonner à notre newsletter.

Applications des vannes à siège incliné

Traitement et filtration de l'eau :

Les vannes à siège incliné sont un composant crucial dans les systèmes de traitement et de filtration de l'eau, offrant un contrôle précis du débit d'eau et d'autres fluides. Elles sont couramment utilisées dans des processus tels que le contre-lavage, où elles facilitent l'inversion du flux pour nettoyer et régénérer les filtres. La fonction d'auto-vidange des vannes à siège incliné est particulièrement bénéfique dans les applications de traitement de l'eau, empêchant l'accumulation d'eau résiduelle et minimisant le risque de croissance bactérienne. Leur étanchéité fiable et leur contrôle précis les rendent bien adaptées aux applications où le maintien de la qualité de l'eau est essentiel.

Équipement médical :

Les vannes à siège incliné trouvent leur application dans divers équipements médicaux où un contrôle précis du débit de fluide est primordial. Elles sont couramment utilisées dans les dispositifs médicaux tels que les autoclaves, les stérilisateurs et les équipements de laboratoire. La capacité des vannes à siège incliné à fournir une modulation précise des débits est cruciale dans les processus où le maintien de conditions spécifiques, telles que la pression et la température, est essentiel pour l'efficacité des procédures médicales.

CVC (Chauffage, Ventilation et Climatisation) :

Les vannes à siège incliné sont utilisées dans les systèmes CVC pour contrôler le débit d'eau, de glycol ou d'autres liquides utilisés dans les systèmes de chauffage et de refroidissement. Elles jouent un rôle essentiel dans des applications telles que les unités de traitement d'air, où elles modulent le débit d'eau réfrigérée ou chauffée pour contrôler la température de l'air circulé. La réponse rapide et le contrôle précis offerts par les vannes à siège incliné contribuent à l'efficacité globale des systèmes CVC, assurant un confort optimal et une conservation de l'énergie.

Machines de thermoformage :

Les machines de thermoformage, utilisées dans la fabrication de produits en plastique, nécessitent un contrôle précis du débit d'air comprimé ou d'eau de refroidissement. Les vannes à siège incliné sont utilisées dans ces machines pour réguler le débit d'eau/vapeur de chauffage ou de refroidissement, aidant à maintenir des températures précises pendant le processus de thermoformage. Leur capacité à gérer des températures et des pressions élevées, associée à des temps de réponse rapides, les rend bien adaptées aux exigences dynamiques des applications de thermoformage.

Sécheurs d'air industriels :

Les vannes à siège incliné jouent un rôle clé dans le contrôle du flux d'air à travers les systèmes d'air comprimé dans les sécheurs d'air industriels. Elles sont utilisées pour moduler la libération de l'air comprimé, contribuant à l'efficacité du processus de séchage. La capacité d'étanchéité fiable des vannes à siège incliné est particulièrement précieuse pour prévenir les fuites d'air, garantissant que le sécheur d'air industriel fonctionne avec une efficacité énergétique optimale.

Lave-linge industriels :

Les vannes à siège incliné sont utilisées dans les lave-linge industriels pour réguler le débit d'eau et de détergents pendant les différents cycles du processus de lavage. Leur capacité à manipuler une variété de fluides et leur fonction d'auto-vidange les rendent adaptées aux applications où la propreté et l'hygiène sont cruciales. La conception robuste des vannes à siège incliné garantit des performances fiables dans les environnements industriels, contribuant à l'efficacité globale et à la longévité des lave-linge industriels.

Conclusion

En résumé, les vannes à siège incliné sont des composants polyvalents qui trouvent leur application dans un large éventail d'industries, notamment le traitement de l'eau, les équipements médicaux, le CVC, les machines de thermoformage, les sécheurs d'air industriels et les lave-linge industriels. Leur précision, leur fiabilité et leur capacité à manipuler divers fluides les rendent indispensables dans les processus où un contrôle précis du débit de fluide est essentiel pour des performances et une efficacité optimales.
